位移變送器

GUD1200(WB1)

WB1型號的位移變送器超強的抗干擾設計；標準電壓輸出，互換性強；采用進口芯片，精度高、穩定性好；反接保護功能設計，使用可靠；外殼采用無痕氬弧焊接技術，外觀美觀，防油、防水效果好；防爆型產品，可用于惡劣環境及危險性場合；無觸點回彈，故不受外部沖擊而誤動作，信號穩定；外殼材質采用上等不銹鋼，外觀精美，耐腐蝕性強；供電電壓范圍寬，若電壓衰減不影響傳感器輸出信號。一、產品特點1、超強的抗干擾設計；2、標準

詳細介紹

WB1型號的位移變送器超強的抗干擾設計；標準電壓輸出，互換性強；采用進口芯片，精度高、穩定性好；反接保護功能設計，使用可靠；外殼采用無痕氬弧焊接技術，外觀美觀，防油、防水效果好；防爆型產品，可用于惡劣環境及危險性場合；無觸點回彈，故不受外部沖擊而誤動作，信號穩定；外殼材質采用上等不銹鋼，外觀精美，耐腐蝕性強；供電電壓范圍寬，若電壓衰減不影響傳感器輸出信號。
一、產品特點

1、超強的抗干擾設計；

2、標準電壓輸出，互換性強；

3、采用進口芯片，精度高、穩定性好；

4、反接保護功能設計，使用可靠；

5、外殼采用無痕氬弧焊接技術，外觀美觀，防油、防水效果好；

6、防爆型產品，可用于惡劣環境及危險性場合；

7、無觸點回彈，故不受外部沖擊而誤動作，信號穩定；

8、外殼材質采用上等不銹鋼，外觀精美，耐腐蝕性強；

9、供電電壓范圍寬，若電壓衰減不影響傳感器輸出信號。

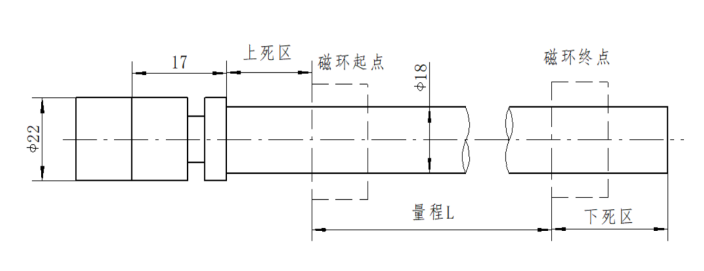

二、外形尺寸（可根據用戶實際要求訂做）

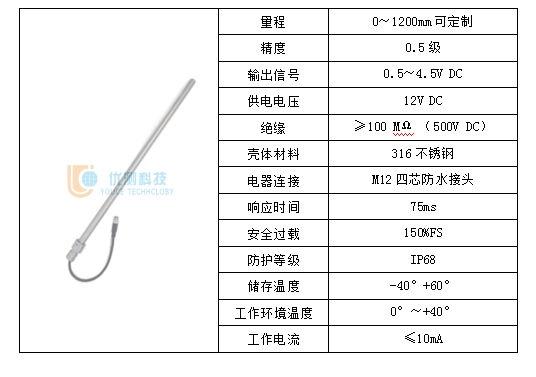

三、技術參數

四、主要用途

本產品適用于煤礦井下有甲烷及煤塵爆炸的場所，可安裝在液壓支架推移油缸內，檢測推移油缸的行程。

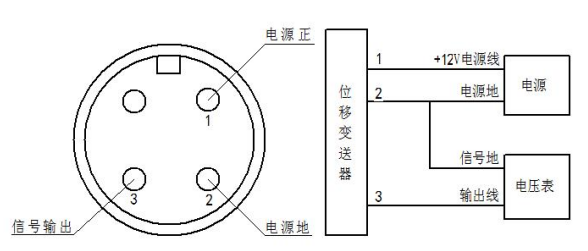

五、接線方式

六、工作條件

1、工作環境溫度：0°～+50°；

2、平均相對濕度：不大于98%（25℃）；

3、海拔：海拔不超過2000m；

4、煤礦井下有瓦斯，煤塵爆炸危險的環境，但無顯著振動和沖擊，無破壞絕緣的腐蝕性氣體場。

七、使用及注意事項

1、使用及操作使用前準備好12V電源，按照前面所述的接線方式接好位移傳感器，套上磁環，通電后如果輸出不正常，則先切斷電源，然后檢查電源是否符合要求及接線是否正確，確認無誤后，移動磁環位移傳感器輸出應有線性變化，以此確認位移傳感器是否正常工作；

2、常見故障的分析與排除（故障現象/排除方法）：磁尺輸出有跳變或不穩定，請檢查系統的接地是否良好，布線是否合理，磁尺的連接電纜線是否避開大功率電源、射頻信號源或其他噪聲源，磁尺一直輸出*小值，檢查磁環是否掉落或者進入死區內；

3、傳感器的屏蔽電纜線必須避開大功率電源，射頻信號源和其它有噪聲的傳輸線等，不準用電纜接地芯線作本安控制回路；

4、請不要用力拉扯傳感器上的黑色電纜線，防止傳感器內部電路損壞或破壞傳感器防護性能；

5、為了防止搬運途中受損，請保持本產品出廠時的包裝狀態，一直到工作現場；

6、貯存場所應滿足一下幾點:免遭雨雪入侵；非腐蝕性環境；免遭沖擊、振動和擠壓；溫度不高于+60℃，不低于﹣40℃；空氣流通和相對濕度不大于95%（25℃）；盡量保持本產品出廠時的包裝狀態。

八、聲明

1、產品表面有少量油狀物為正常現象，不影響正常使用；

2、請不要私自拆卸傳感器，因私自拆卸造成傳感器損壞，我司概不負責；

3、如果傳感器出現故障，請與我公司的取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶詳細的故障現象。寄回前切記對傳感器進行有效防護，防止運輸途中造成二次損傷。
