溫度直角變送器

GWD-200(CB2)

GWD-200(CB2)溫度直角變送器采用進口不銹鋼隔離膜片的高精度、高穩定性的芯片組裝，產品經過精密的結構設計、合理的溫度補償，配以線性處理電路、對不銹鋼殼體的全密封焊接工藝制造。產品采用獨特的工藝密封結構形式，防浸漏性能好，長期浸入液體中工作可靠。可同時檢測某一點的液位與溫度，適用于在測量液位的同時又測量介質溫度的場所。變送器具有精度高、穩定性好、壽命長、安裝方便等優點。廣泛用于煤炭、科研、

詳細介紹

GWD-200(B)溫度直角變送器采用進口不銹鋼隔離膜片的高精度、高穩定性的芯片組裝，產品經過精密的結構設計、合理的溫度補償，配以線性處理電路、對不銹鋼殼體的全密封焊接工藝制造。產品采用獨特的工藝密封結構形式，防浸漏性能好，長期浸入液體中工作可靠。可同時檢測某一點的液位與溫度，適用于在測量液位的同時又測量介質溫度的場所。變送器具有精度高、穩定性好、壽命長、安裝方便等優點。廣泛用于煤炭、科研、石化、電力、水利等領域對各種場合溫度的測量和控制。適用于感溫探頭和輸出信號成直角方向的測量。
一、產品特點

1、采用進口芯片，精度高、穩定性好；

2、全不銹鋼密封結構，耐腐蝕性好；

3、適用于感溫探頭和輸出信號線成直角方向的測量；

4、防爆型產品，可用于惡劣環境及危險性場合；

5、標準電流、電壓輸出，互換性強；

6、超強的抗干擾設計；

7、抗沖擊，抗震動，耐腐蝕；

8、防水錘設計，傳感器抗沖擊能力強，使用壽命長。、

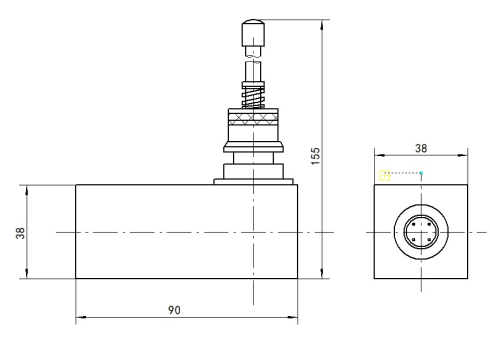

二、外形尺寸（可根據用戶實際要求訂做）

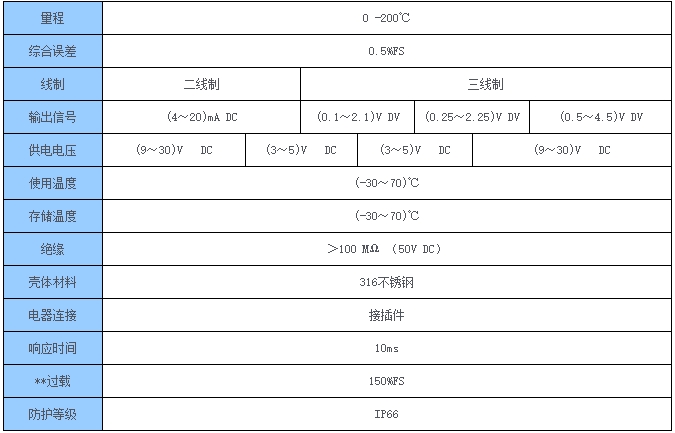

三、技術參數

四、主要用途

適用于感溫探頭和輸出信號線成直角方向的測量。

三、接線方式

1、二線制：

紅線—電源；綠線—信號

2、三線制：

插孔3—電源；插針 2—GND；

插孔 4—信號線；插針 1—空；

六、使用注意事項

變送器使用過程中為了獲得佳的測量結果，請考慮以下幾點：

1、防止變送器與腐蝕性或過熱的介質接觸；

2、若變送器使用環境溫度過低，應采取防凍措施，避免變送器內液體結冰膨脹損壞變送器；

3、壓力變送器的安裝位置盡量避開液體的沖擊方向，避免傳感器過壓損壞。

4、在測力系統上進行焊接操作時應斷開變送器和電源及儀表的鏈接；若焊接位置離變送器位置較近的時候，應卸下變送器，以免變送器內部電路燒壞；

5、定期檢查各接線是否有松動、折斷的情況；

6、變送器或和變送器連接的儀表發生故障應立即斷開電源，然后再報修；

7、傳感器應遠離熱源、和變送器鏈接的儀表應遠離振動源及熱源；

8、變送器應存儲在無腐蝕性介質，無水漬、清潔、通風良好的空間，環境相對干燥的空間；

9、安裝和拆卸過程應防止傳感器劃傷、碰傷；

10、若更換變送器后應對測力系統進行重新標定、調試；

11、定期檢查測力系統附近的排水系統，避免堵塞；

12、若用到接線盒，接線盒應遠離水源，若有地下水進入應

13、測力系統每次開機后，先預熱5分鐘以上；

14、為保證測力系統準確性，定期對系統進行校準。

七、聲明

1、請不要私自拆卸傳感器，因私自拆卸造成傳感器損壞，我司概不負責；

2、產品表面有少量油狀物為正常現象，不影響正常使用；

3、如果變送器出現故障，請與我公司的取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶詳細的故障現象。寄回前切記對傳感器進行有效防護，防止運輸途中造成二次損傷。
