鉆孔應力計

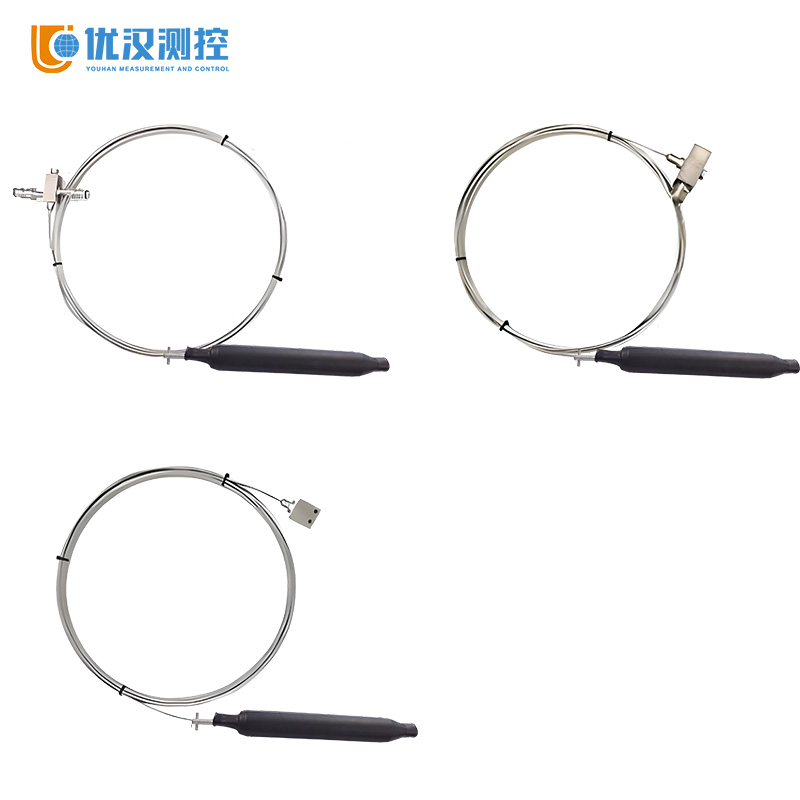

YB型
YB型鉆孔應力計是用于測量煤(巖)體應力變化引起的鉆孔受破壞變形時的壓力值,它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。一、概述YB型鉆孔應力計是用于測量煤(巖)體應力變化引起的鉆孔受破壞變形時的壓力值,它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。二、產品特點1、膜盒主要采用不銹鋼材質,傳遞應力準確,耐腐蝕性強;2、閥針錐
詳細介紹
YB型鉆孔應力計是用于測量煤(巖)體應力變化引起的鉆孔受破壞變形時的壓力值,它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。
一、概述
YB型鉆孔應力計是用于測量煤(巖)體應力變化引起的鉆孔受破壞變形時的壓力值,它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。
二、產品特點
1、膜盒主要采用不銹鋼材質,傳遞應力準確,耐腐蝕性強;
2、閥針錐部進行了滲氮處理,不易磨損;
3、閥針采用關節軸承結構,提高了密封效果;
4、膜盒焊接采用機器人氬弧焊,焊縫規則;
5、進行了氬氣保護和散熱處理,無焊渣,不易產生微觀焊接缺陷;
6、KJ10、DN10、M20*1.5等標準油壓接口,安裝使用方便靈活;
7、油管采用無縫不銹鋼材質,抗過載能力強。
三、主要技術指標
1、壓力測量范圍:0~30MPa;
2、允許過載150℅FS;
3、油枕受力面積:4315平方毫米;
4、油壓接口:KJ10\DN10\M20*1.5,具體根據客戶要求制作;
5、膨脹體直徑:φ38~φ39mm;
6、承壓極限:65MPa(φ42孔內),55MPa(φ45孔內);
7、膨脹體長度:180mm ;
8、膨脹范圍:39mm~50mm;
9、精度:1%FS。
四、安裝
圍巖應力監測儀采用Φ42mm~Φ44mm 水平鉆孔探入安裝。

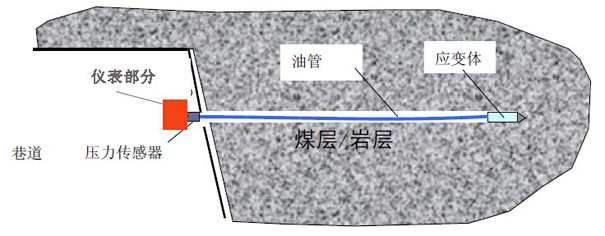

1、首先通過鉆機將鉆孔打出,用風或水壓清洗鉆孔,將傳感器的受力面朝上用推桿將傳感器緩慢推入。注意:在推入傳感器時不可將推桿旋轉,應保持一個方向。安裝方法如下圖所示。
2、將壓力傳感器與油管末端的快速插頭連接好,并插好U 形銷。旋轉截止桿,打開截止閥,將手動泵(或者其他泵源)的出油管連接至注油口,手動泵升壓至4MPa-5MPa范圍內。旋轉截止桿,關閉截止閥,然后卸除手動泵壓力,移除手動泵連接到注油口上的油管;
3、待油枕回壓半小時,重復步驟步驟2,手動泵升壓至2MPa-3MPa范圍內;
4、固定好壓力傳感器、變送器,將傳感器的輸出信號電纜,按信號順序接入到三通接線盒。
五、使用注意事項
1、應力變送器的電纜接頭應注意保護,避免隨便抽拉,以免折斷堵塞;
2、安裝過程中應避免無縫油管受力過大斷裂;
3、防止傳感器與腐蝕性或過熱的介質接觸;
4、產品表面有可能會有少量油狀物為正常現象,不影響正常使用。
